Magirus Jupiter

Auf dieser Seite finden Sie Neuteile für den Magirus Jupiter. Da wir noch nicht alles auf unserer Internetseite eingestellt haben, was auf Lager ist, lohnt eine Nachfrage immer! Sie können uns auch gerne anrufen und mit mir persönlich sprechen.



01 Motor

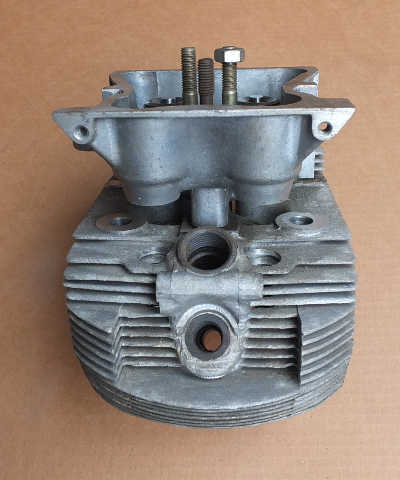

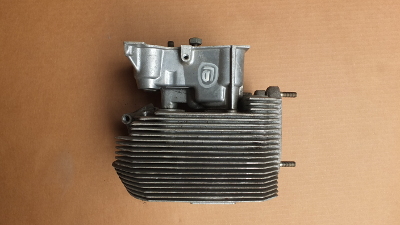

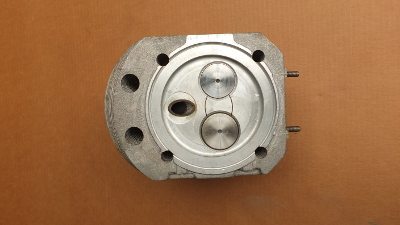

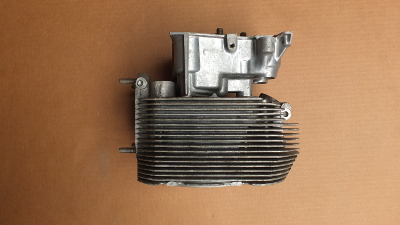

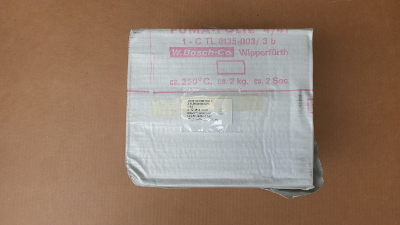

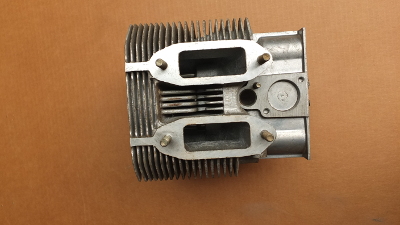

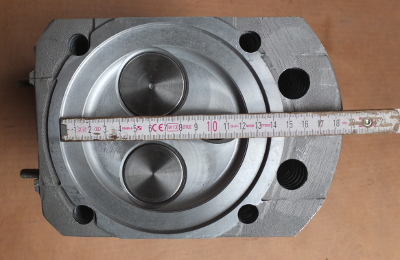

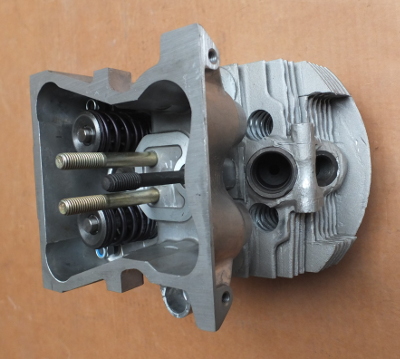

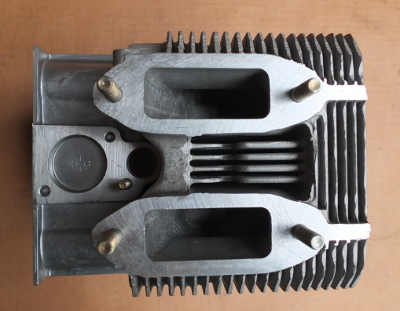

Zylinderkopf KHD, neu
Die Zylinderköpfe sind alle originalverpackt und verschweißt (siehe letztes Bild) außer einem, den wir für die Fotos ausgepackt haben.
Versorgungsnummer 2815-12-153-9346
Preis 240,- € Preis pro Stück

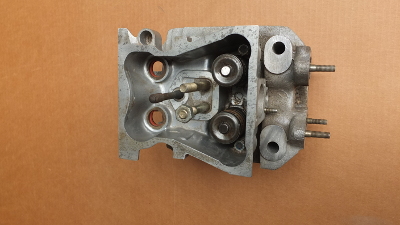

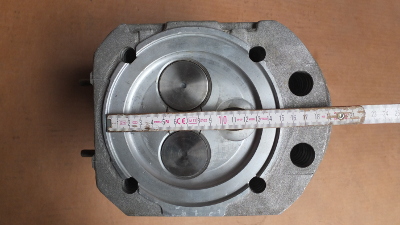

Zylinderkopf KHD, neu
Zylinderaufnahme ca. 140 mm.
Versorgungsnummer 2815-12-141-7770
Preis 240,- €

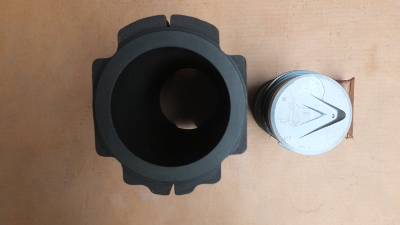

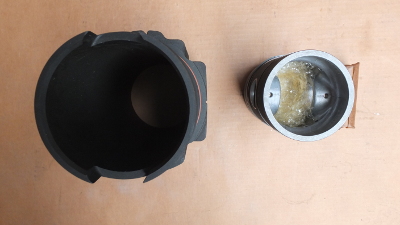

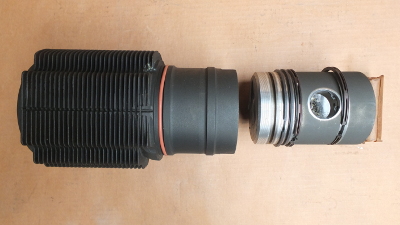

Zylinder mit Kolben und Kolbenbolzen, neu
Kolbendurchmesser ca. 110 mm.
Kolbenhöhe ca. 153 mm.
Zylinderdurchmesser ca. 110 mm.
Zylinderhöhe ca. 270 mm.
Kolbenbolzendurchmesser ca. 40 mm.
Hersteller Mahle, Nr. 110 L 59
Deutz-Nr.: 152-07-10.40
Versorgungsnummer 2815-12-141-5638
Preis 250,- €

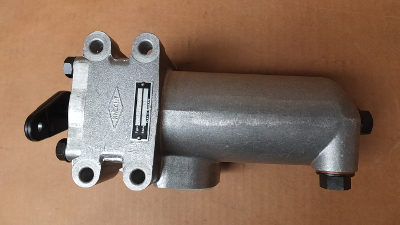

Spaltölfilter, neu
Von der Firma Knecht, Typ KDR 608/3.
Versorgungsnummer 2540-12-141-7184
Preis 120,- €

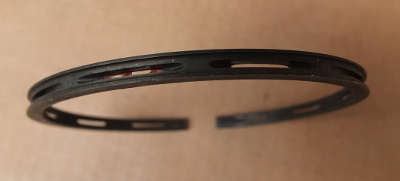

Ölschlitzring, neuwertig
Durchmesser außen ca. 115 mm.
Versorgungsnummer 2815-12-123-0884
Preis 20,- €

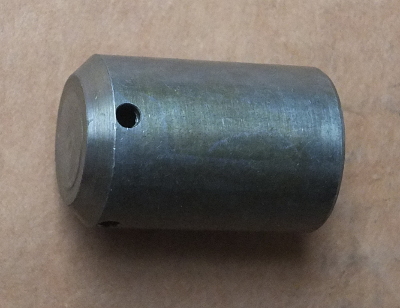

Kolben Ölregelventil, neuwertig
Gehört zum Motorölkühler Dieselmotor KHD B/F 8L 413 F.
Durchmesser ca. 24 mm.
Höhe ca. 40 mm.
Bildtafel 01-431, Pos. 10
Herstellernummer 0336-5901
Versorgungsnummer 2815-12-123-0811
Preis 24,- €

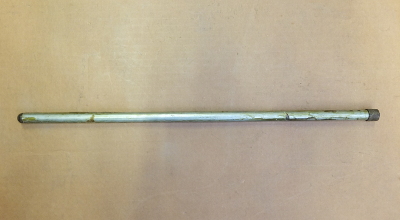

Ventilstößelstange, neuwertig
Gesamtlänge ca. 415 mm.
Durchmesser ca. 12 mm.
Versorgungsnummer 2815-12-123-0928
Preis 14,- €



04 Auspuffanlage

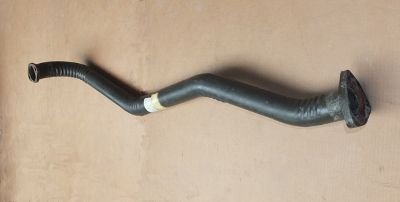

Auspuffrohr rechts, neuwertig
Mit Lagerspuren. Länge ca. 132 cm.
Bildtafel 04-01, Pos. 3
Herstellernummer 51-67-71-13.20
Versorgungsnummer 2990-12-134-1107
Kein Versand.
Preis 80,- €

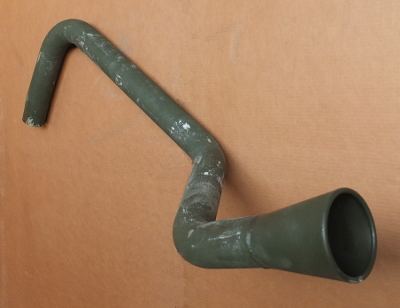

Auspuff-Endrohr, neu
Länge diagonal gemessen ca. 146 cm,von Ende zu Ende.
Länge gerade ca. 132,5 cm.
Durchmesser innen ca. 75 mm.
Bildtafel 04-02, Pos. 4
Herstellernummer 5167-71-13.40
Versorgungsnummer 2990-12-134-1109
Kein Versand.
Preis 80,- €

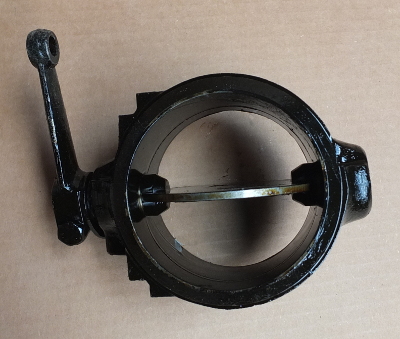

Motorbremse rechts, neu
Innendurchmesser ca. 90 mm. Breite ca. 68 mm.
Bildtafel 04-06, Pos. 2
Herstellernummer 42002759KZ5021-70
Versorgungsnummer 2990-12-134-1130
Preis 80,- €



06 Elektrische Anlage

Neuer Hauptscheinwerfer
Dieser Scheinwerfer passt auch auf einen DKW Munga, Unimog 404 S und andere Militärfahrzeuge. Fabrikat Hella. Der Reflektor hat eine symetrische Streuscheibe sowie einen Durchmesser von ca. 170 mm. Gesamtdurchmesser ca. 21,5 cm. Tiefe ca. 15 cm und Höhe insgesamt ca. 27 cm. Die untere runde Aufnahme des Scheinwerfers hat einen Innendurchmesser von ca. 24 Millimetern. Der Scheinwerfer wird ohne Leuchtmittel geliefert.
Bildtafel 06-12, Pos. 1
Hella-Nummer 1SG 001 129-031
Versorgungsnummer 6220-12-121-7301
Preis 180,- €

Scheinwerfer-Überzug, neuwertig
Für Lastkraftwagen aus Segeltuch. Passt für einzelnstehende Scheinwerfer, die einen Gesamtdurchmesser von ca. 22 Zentimetern haben. Die weißen Flecken sind Talkum.
Versorgungsnummer 2540-12-140-7445
Preis 20,- €

Lampenring für Hauptscheinwerfer
Hersteller Hella 9AB 073 109-00.
Neuwertig aus Lagerbestand.
Passt auch für Unimog 404 S und MAN 630.
Bildtafel 06-12, Position 6
Versorgungsnummer 6220-12-121-0805
Preis 40,- €

Zweikammer-Rückleuchte mit Tarnbremslicht
Hersteller Hella. Passt auch für Unimog 404 S und MAN 630.
Farbe Bronzegrün, RAL 6031.
Links mit Nummernschildbeleuchtung.
Kann man auch für rechts nehmen, dann muss man die Nummernschildbeleuchtung/Streu-
scheibe überlackieren.
Durchmesser ca. 120 mm.
Tiefe ohne Kabelführung ca. 75 mm.
Befestigungslöcher M6, Mitte Loch ca. 45 mm.
Bildtafel 06-14, Position 15
Herstellernummer 5166-80-02.810
Versorgungsnummer 6220-12-127-0992
Preis 80,- € neuwertig aus Lagerbestand
Preis 50,- € gebraucht mit neuer Kappe

Zweikammer-Rückleuchte mit Tarnbremslicht
Hersteller Hella. Passt auch für Unimog 404 S und MAN 630.
Farbe Olivgrün, RAL 6014.
Rechts ohne Nummernschildbeleuchtung.
Durchmesser ca. 120 mm.
Tiefe ohne Kabelführung ca. 75 mm.
Befestigungslöcher M6, Mitte Loch ca. 45 mm.
Bildtafel 06-14, Position 16
Herstellernummer 5166-80-02.820
Versorgungsnummer 6220-12-127-0993
Preis 50,- € gebraucht mit neuer Kappe

Rücklichtkappe
Für das Zweikammer-Rücklicht links und rechts.
Hersteller Hella mit Tarnlichtfunktion. Passt auch für Unimog 404 S und MAN 630.
Neuwertig aus Lagerbestand.
Bildtafel 06-14, Position 19
Herstellernummer 8751-80-22.02
Versorgungsnummer 6220-12-129-6164
Preis 20,- € pro Stück

Reflektor
Für das Zweikammer-Rücklicht aus Blech.
Hersteller Hella 9DX 079 207-001.
Neuwertig aus Lagerbeständen.
Passt auch für Unimog 404 S und MAN 630.
Versorgungsnummer 6220-12-132-5084
Preis 20,- €

Deckelring Rücklicht, neuwertig
Für das Zweikammer-Rücklicht links und rechts.
Passt auch für Unimog 404 S und MAN 630.
Bildtafel 06-14, Position 21
Herstellernumer 8751-80-22.06
Versorgungsnummer 6220-12-122-4455
Preis 15,- €

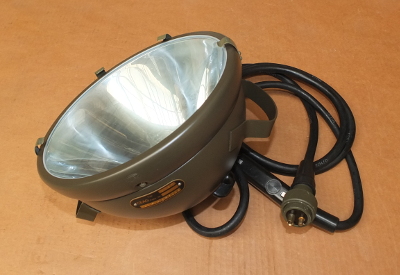

Suchscheinwerfer
Fabrikat CEA 6, Typ W 26 7. Mit Schalter und Klemmbefestigung. 24 Volt, 50 Watt.
Aufnahme ca. 24 mm. Kabellänge ca. 290 cm.
Durchmesser ca. 27,5 cm. Tiefe ca. 18 cm.
Neuwertig aus Lagerbeständen.
Bildtafel 06-16, Position 1
Versorgungsnummer 6230-12-135-3989
Preis 140,- €

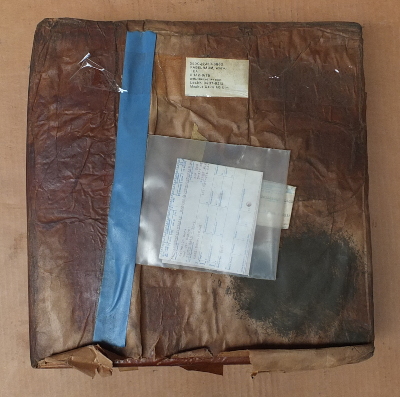

Kabelbaum, neuwertig
Motorraum und Leuchten vorne. Einzelstück. Originalverpackt.
Bildtafel 06-22.1, Pos. 1.
Ortszahl 3 bis 129.
Variante 1 bis 6, 8 bis 16 und 18, 19, 10.
Ab Fahrgestellnummer 460 0014.418.
Herstellernummer 2480 391 KZ5002-81.
Versorgungsnummer 2590-12-153-6862.
Preis 180,- €

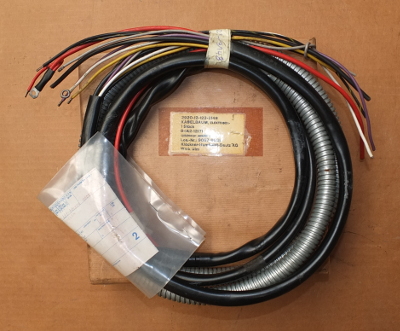

Kabelbaum Zusatzheizung, neuwertig
Aus Bundeswehr-Lagerbestand.
Für Variante 7 Feuerwehrfahrzeug, festes Führerhaus.
Leitung Zusatzheizung.
Bildtafel 06-30, Pos. 20.
Herstellernummer 5565-19-46.10.
Versorgungsnummer 2920-12-123-3148.
Preis 24,- €

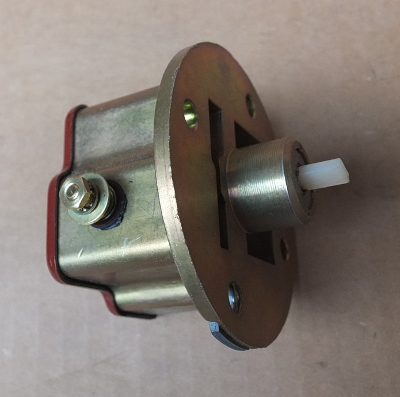

Drehzahlwarngerät, neuwertig
Von der Firma VDO.
Versorgungsnummer 6680-12-131-0825
Preis 40,- €

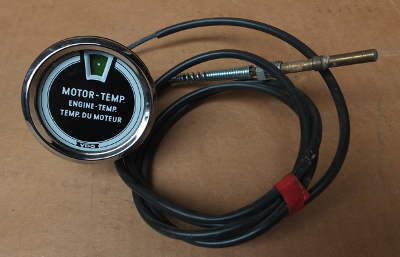

Thermometer Kapillarrohranzeige, neuwertig
Von der Frima VDO, Typ KR 1550 12 81. Misst bis 170°C.
Länge der Fühlerleitung ca. 150 cm.
Versorgungsnummer 6680-12-171-1909
Preis 80,- €



07 Getriebe

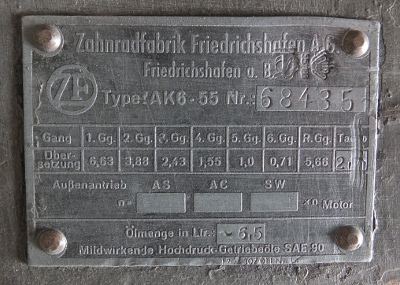

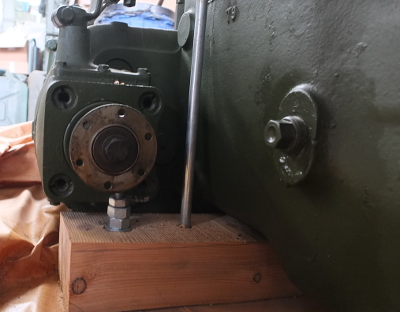

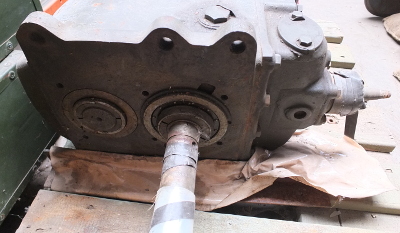

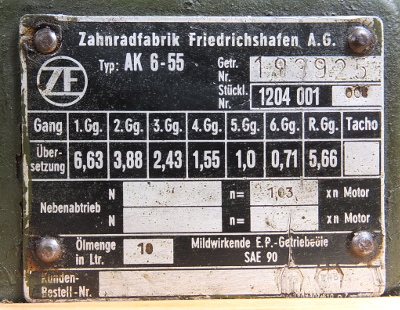

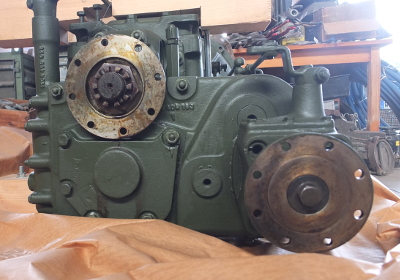

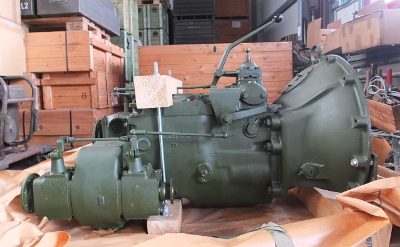

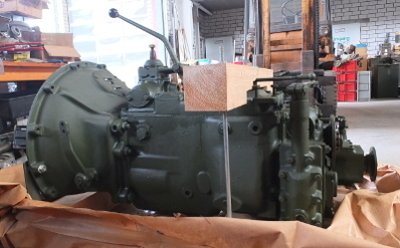

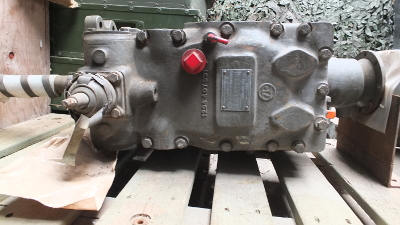

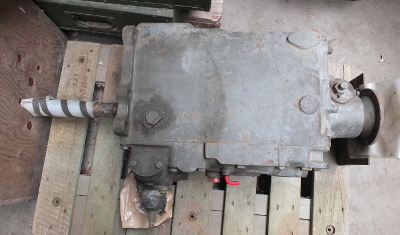

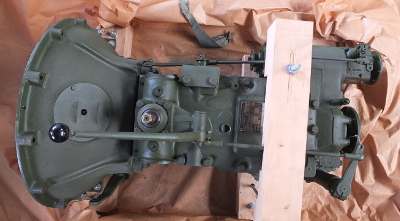

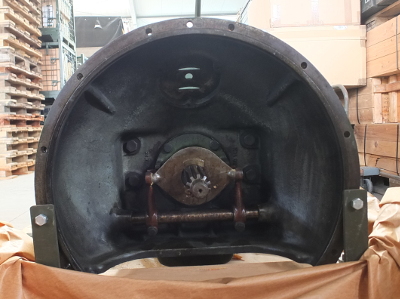

Magirus-Jupiter-Schaltgetriebe, überholt
mit Nebenantrieben. Ohne Öl. Für die Bundeswehrvariante 13 (Kranwagen) sowie den Varianten 15 und 16.
BW-Versorgungsnummer 2520-12-151-6088.

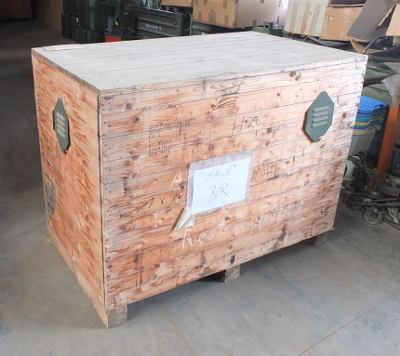

Das Getriebe wird in einer Holz-Transportkiste verkauft. Abmessungen der Kiste: Länge = ca.140 cm, Breite = ca. 85 cm, Höhe = ca. 108 cm, Gewicht ca. 350 kg.
Nur an Selbstabholer. Die Transportkiste kann auch dagelassen werden.
Preis 900,- €

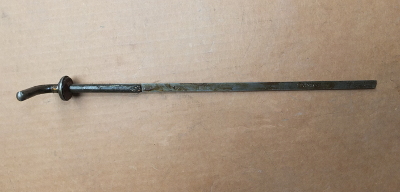

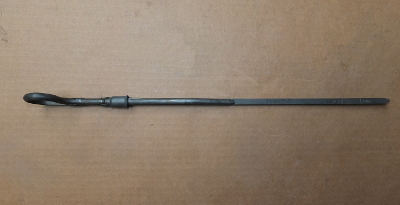

Ölmessstab Wechselgetriebe
Neuwertig aus Lagerbestand.
Nutzbare Länge ca. 290 mm.
Bildtafel 07-15, Pos. 9
Herstellernummer 8751-53-51.79
Versorgungsnummer 2520-12-123-2400
Preis 14,- €

Ölmessstab
Neuwertig aus Lagerbestand.
Nutzbare Länge ca. 340 mm.
Versorgungsnummer 2815-12-143-4723
Preis 24,- €

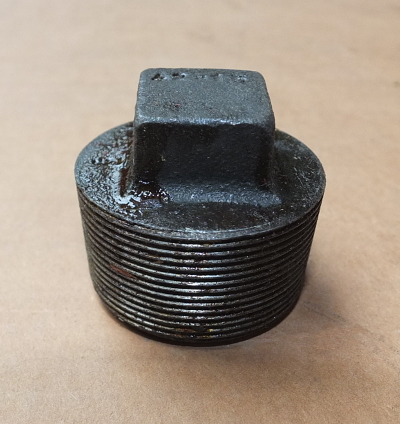

Verschlussschraube Wechselgetriebe
Neuwertig aus Lagerbestand.
Gewindegröße M42 x 1,5
Bildtafel 07-15, Pos. 12
Herstellernummer 8751-53-51.218
Versorgungsnummer 4730-12-123-2399
Preis 12,- €



09 Gelenkwelle

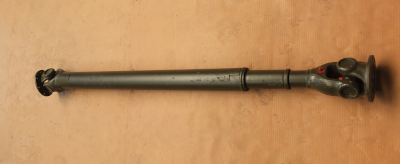

Gelenkwelle
Vom Verteilergetriebe zur Vorderachse.
Generalüberholt aus Bundeswehrbeständen
Länge ca. 161 cm.
Flanschdurchmesser ca. 15 cm, Achtloch.
Bildtafel 09-1, Pos. 4
Versorgungsnummer 2520-12-123-2601
Kein Versand.
Preis 120,- €



10 Vorderachse

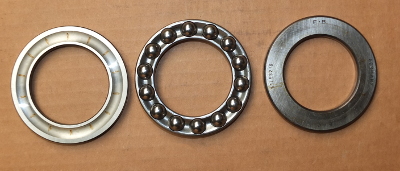

Axialdruck-Rillenkugellager, neuwertig
Für den Spurstangenhebel.
Hersteller FAG Germany
51/52210 und 51/53210
Durchmesser außen ca. 78 mm.
Durchmesser innen ca. 50 mm (52 mm).
Höhe ca. 22 mm.
Bildtafel 10-5, Pos. 19
Herstellernummer 51210 DIN 711
Versorgungsnummer 3110-12-124-3529
Preis 25,- € Preis pro Stück



12 Bremsanlage

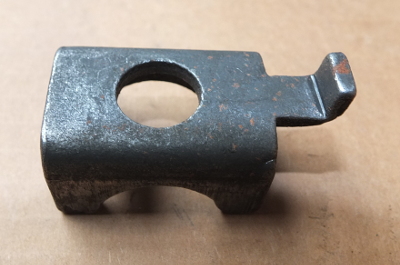

Halterung Seilzug - Handbrems-
seil, neuwertig
Bildtafel 12-12, Pos. 10 und 12-13, Pos. 6
Versorgungsnummer 4730-12-134-1753
Preis 6,- €

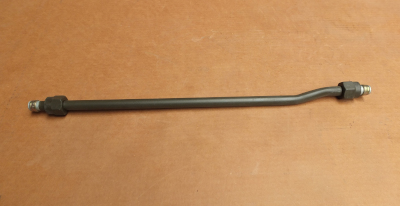

Rohrleitung komplett
Neuwertig aus BW-Lagerbestand.
Länge ca. 53 cm.
Bildtafel 12-16, Pos. 8 mit Ortszahl 2 und 3
Herstellernummer 51.67-28-09.40
Versorgungsnummer 2530-12-134-0994
Preis 15,- €

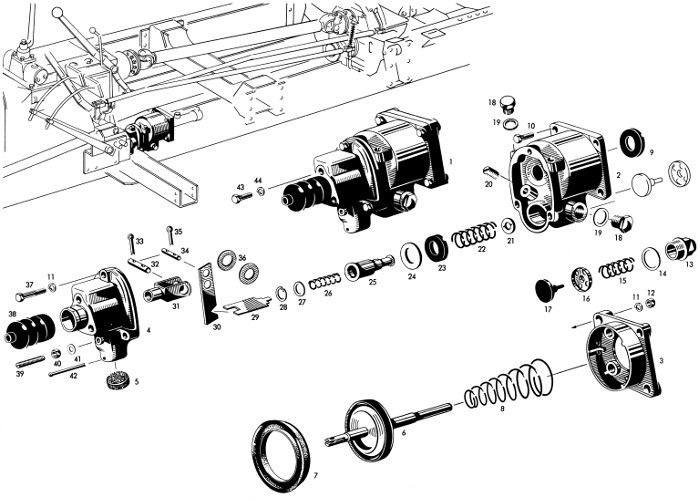

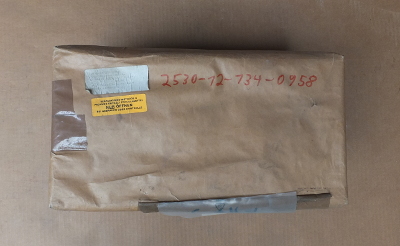

Magirus-Jupiter-Bremskraftverstärker
von Bosch. Funktioniert über Druckluft hydraulisch. Originalverpackt und verschweißt. Ich habe das Teil nicht ausgepackt, weil sonst die luftdichte Verschweißung zerstört wäre.
Bildtafel 12-29, Pos. 1
Herstellernummer 5167-28-08.03
Versorgungsnummer: 2530-12-134-0958.
Preis 1600,- €

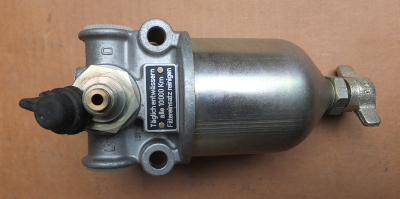

Luftfilter mit Reifenfüllflasche
Neuwertig aus Lagerbestand.
Bildtafel 12-30, Pos. 22
Bosch-Herstellernummer 0 457 101 001
Versorgungsnummer 2530-12-123-2361
Preis 40,- €

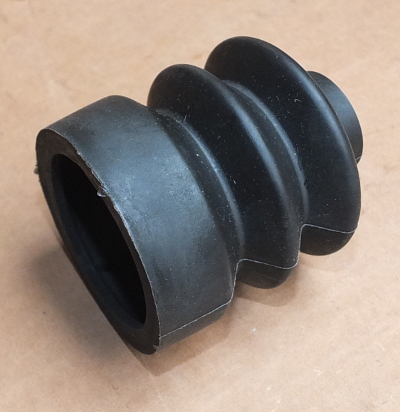

Staubschutzkappe Einkammer-Bremsverstärker
Neuwertig aus Lagerbestand.
Bildtafel 12-29, Pos. 38
Bosch-Herstellernummer 1 480 703 000
Versorgungsnummer 2530-12-134-0513
Preis 30,- €

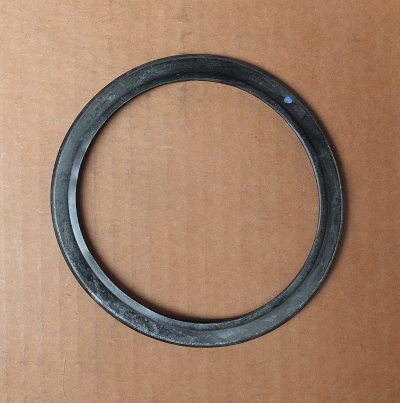

Druckmanschette
Neuwertig aus Lagerbestand.
Für das Drucksicherungsrelais.
Aussendurchmesser ca. 125 mm.
Die weißen Flecken ist Talkum.
Bildtafel 12-41, Pos. 16
Herstellernummer 8751-28-325.16.
Versorgungsnummer 2530-12-134-1827.
Preis 20,- €

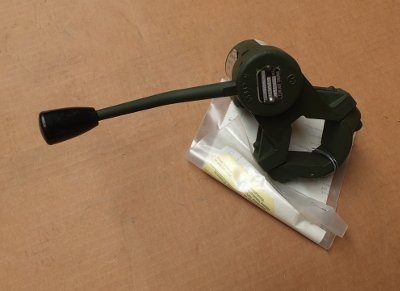

Handbremsventil, überholt
Bildtafel 12-45, Pos. 1
Herstellernummer 5165-28-26.05.
Versorgungsnummer 2530-12-134-0696.
Preis 70,- €



14 Lenkung

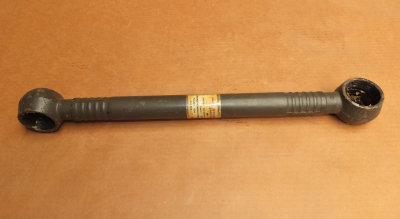

Lenkstange KHD
Ohne Gelenke.
Neuwertig aus Bundeswehr-Lagerbestand.
Länge ca. 55 cm.
Bildtafel 14-1, Pos. 16
Herstellernummer 8751-13-5174
Versorgungsnummer 2530-12-134-1647
Preis 30,- €

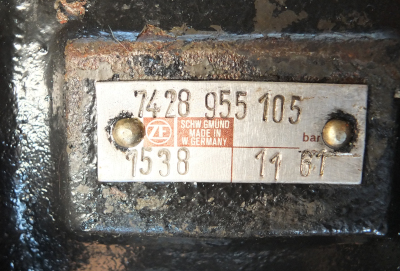

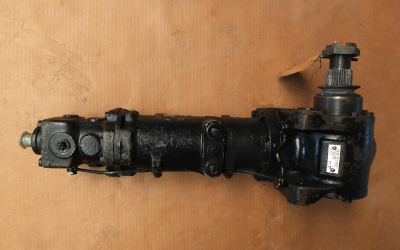

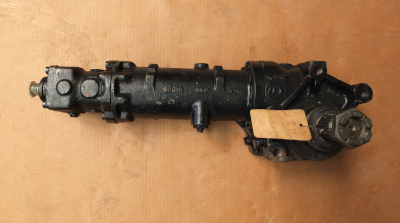

Lenkgetriebe
Generalüberholt aus Bundeswehrbeständen.
Bildtafel 14-3, Pos. 1
Versorgungsnummer 2530-12-134-0871
Kein Versand.
Preis 350,- €

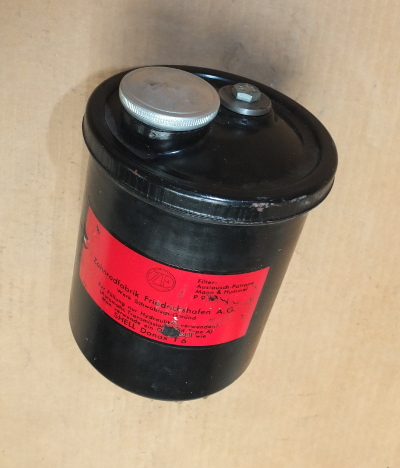

Ölbehälter, neuwertig
Mit Filter. Passt auch beim MAN 630.
Bildtafel 14-5, Pos. 1
Herstellernummer 8751-13-89.90.
Versorgungsnummer 2530-12-125-1130.
Preis 70,- €



18 Fahrerhaus und Aufbau

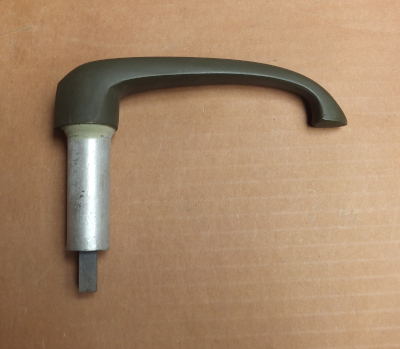

Türgriff, neuwertig
Für Fahrerhaus mit Klappverdeck.
Er müsste auch beim LG 315 passen.
Bildtafel 18-43, Pos. 26
Herstellernummer N 92 213 P4
Versorgungsnummer 2540-12-122-3139
Preis 15,- €

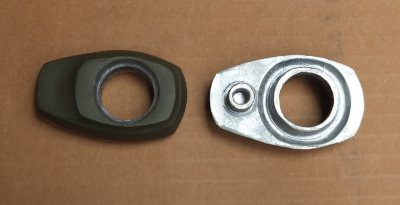

Türgriffrosette, neuwertig
Für Fahrerhaus mit Klappverdeck.
Bildtafel 18-43, Pos. 28
Herstellernummer N92 213 R4
Versorgungsnummer 2540-12-134-0501
Preis 10,- € pro Stück

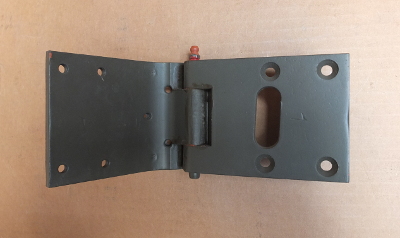

Türscharnier (Gelenkband), neuwertig
Für festes Führerhaus, linke Tür oben.
Bildtafel 18-44, Pos. 5
Herstellernummer 5555-06-35.10
Versorgungsnummer 2510-12-139-2952
Preis 25,- €

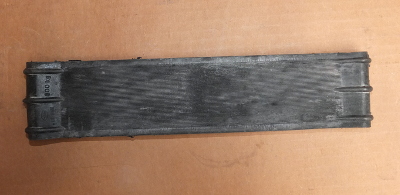

Türfangband Fahrerhaus, neuwertig
Variante 17 gepanzertes Fahrerhaus.
Gesamtlänge ca. 270 mm.
Bildtafel 18-44.2, Pos. 36
Herstellernummer 7204-11-01.28
Versorgungsnummer 2540-12-153-6880
Preis 12,- €

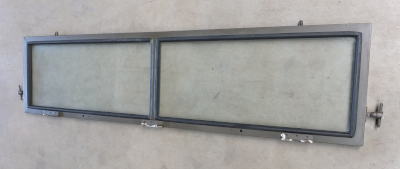

Windschutzscheibenrahmen
Neuwertig aus BW-Lagerbestand.
Original in Holzkiste verpackt.
Länge ca. 185 cm (ohne Schrauben).
Höhe ca. 46 cm. Dicke ca. 3,5 cm.
Bildtafel 18-47, Pos. 1
Herstellernummer 5565-09-38.10
Versorgungsnummer 2510-12-134-1369
Kein Versand!
Preis 175,- €



20 Winde

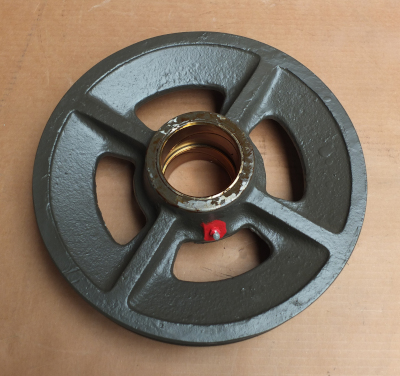

Seilführungsrolle Seilwinde
Neuwertig aus Bundeswehr-Lagerbestand.
Durchmesser Außen ca. 333 mm.
Durchmesser Innen ca. 74 mm.
Gewicht 16 kg.
Bildtafel 20-6, Pos. 12
Herstellernummer 5167-91-18.10
Versorgungsnummer 2590-12-134-1199
Preis 40,- €

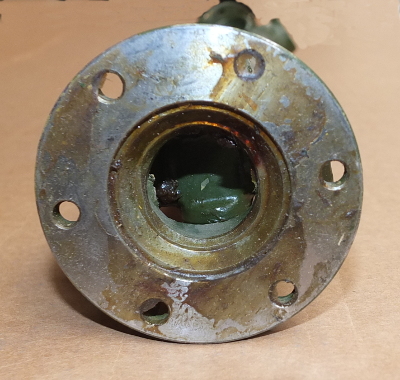

Gelenkwelle Seilwinde
Generalüberholt. Das ist die erste Welle, die direkt hinter der Seilwinde kommt.
Länge ca. 440 mm. Durchmesser des Flansches 75 mm, innen 42 mm.
Bildtafel 20-12, Pos. 13
Herstellernummer 5167-91-29.01
Versorgungsnummer 2520-12-134-1203
Preis 80,- €



22 Aufbauten-Leinwandartikel

Verdeckplane Pritschenaufbau Oberteil
Lagerbestand, unbenutzt. Original in Holzkiste verpackt. Gewicht mit Kiste ca. 55 kg. Die Plane allein wiegt ca. 40 kg.
Die Plane ist in der Mitte zu öffnen und hat acht Fenster, vier auf jeder Seite. Die weißen Punkte sind Talkum.
Länge ca. 5,52 m, Breite ca. 4,63 m. Die Größe der Fenster ist ca. 60 x 30 cm (nur der durchsichtige Teil). Die Plane hat sechzehn Ösen auf jeder Seite mit einem Durchmesser von ca. 25 mm (von innen gemessen).
Bildtafel 22-03, Pos. 4
Herstellernummer 5670-16-11.30
Versorgungsnummer 2540-12-134-1555
Kein Versand!
Preis 350,- €



22 Aufbauten-Zubehör

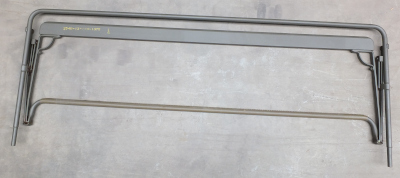

Fahrerhausverdeck, neuwertig
Lagerbestand. Einzelstück.
Bildtafel 22-01, Pos. 6
Herstellernummer 5565-10-01.20
Versorgungsnummer 2540-12-134-1372
Preis 750,- € Verkauft!

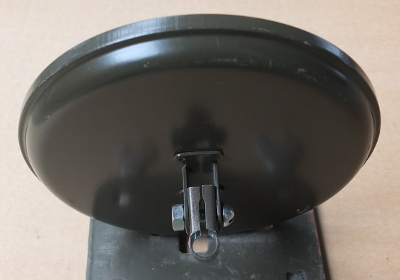

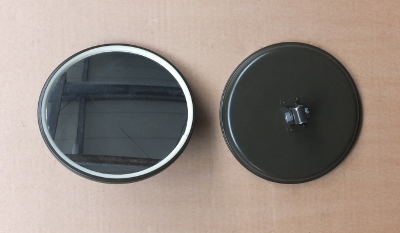

Neuer Außenspiegel
Neuer runder Außenspiegel mit Metallgehäuse. Die runde Aufnahme des Spiegels hat einen Durchmesser von ca. 10 mm. Der Gesamtdurchmesser des Spiegels beträgt ca. 154 Millimeter. Durchmesser der Spiegelfläche ca. 138 mm. Der Spiegel wurde auch beim Unimog 404 S verbaut.
Bildtafel 22-10, Pos. 1
DB-Nummer 000 811 15 30
Versorgungsnummer 2540-12-127-5461
Preis 20,- €

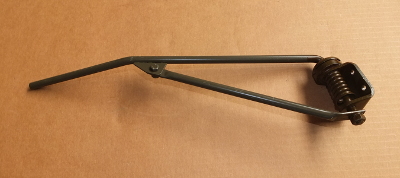

Spiegelarm, neuwertig
Auch für Faun-Lkws. Für die rechte Seite. Wenn man die Spitze verbiegt, passt er auch links. Länge ca. 42 cm.
Bildtafel 22-10, Pos. 7
Herstellernummer 5565-17-18.20
Versorgungsnummer 2540-12-125-1672
Preis 40,- €

Luftverteiler, neuwertig
Mit Fremdheizung für ein festes Fahrerhaus Variante 7 Feuerwehrfahrzeug.
Bildtafel 22-13, Pos. 13
Herstellernummer 5565-19-84.19
Versorgungsnummer 2540-12-134-1416
Preis 40,- €

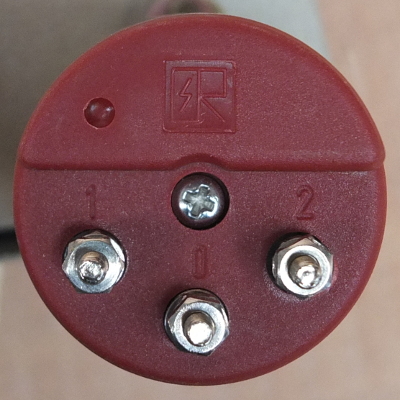

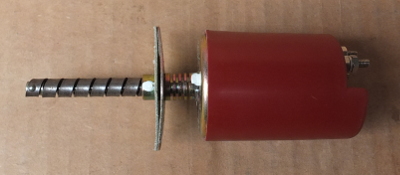

Schalter Temperatur, neuwertig
Für das Heizgerät Fremdheizung.
Bildtafel 22-15, Pos. 61
Herstellernummer 8755-19-01.65
Versorgungsnummer 5930-12-125-1832
Preis 35,- €



26 Werkzeug und Ausstattung

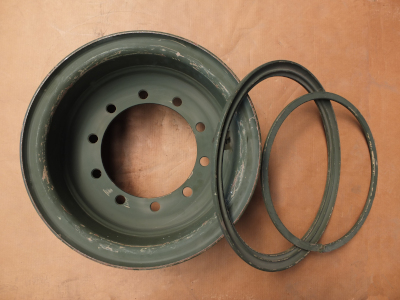

Stahlfelge 8,5-20
Für Bereifung 12,00 - 20.
Mit Seiten- und Verschlussring.
Neuwertig aus Lagerbestand.
Durchmesser ca. 60 cm.
Höhe ca. 27 cm.
Hersteller Fa. Lämmerz 7179.
Bildtafel 26-3, Pos. 4.1
Versorgungsnummer 2530-12-137-5386
Nur zwei Stück auf Lager.
Kein Versand.
Preis 120,- €

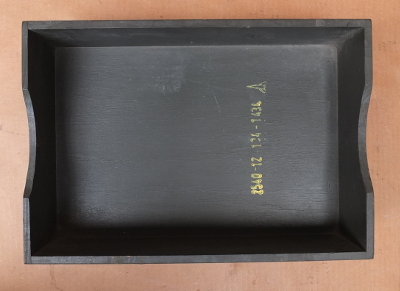

Aufbewahrungskasten aus Holz
Aus Lagerbestand.
Bildtafel 26-3, Pos. 46
Herstellernummer 5565-35-13.10
Versorgungsnummer 2540-12-134-1434
Preis 30,- €

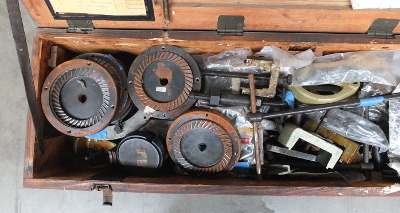

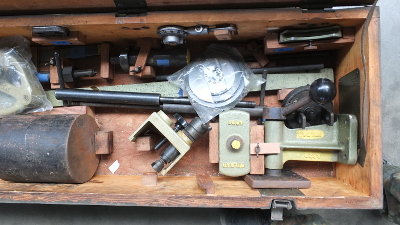

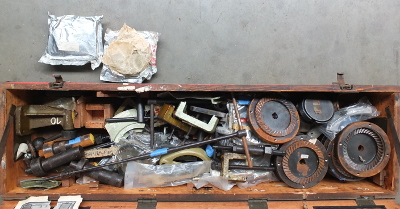

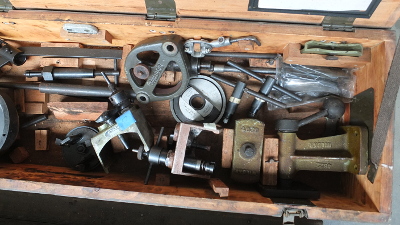

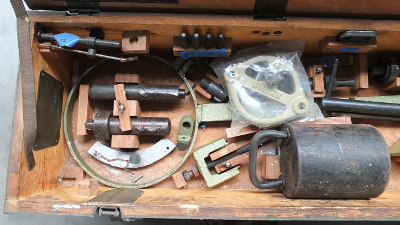

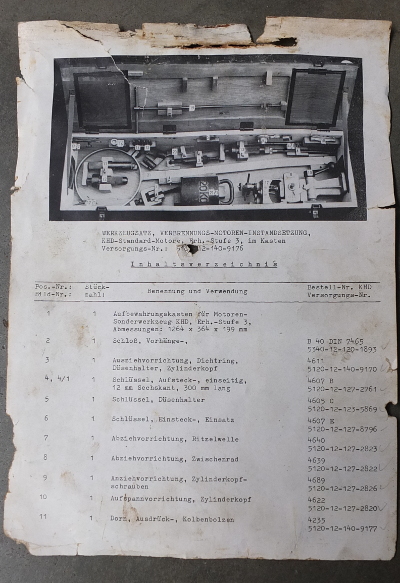

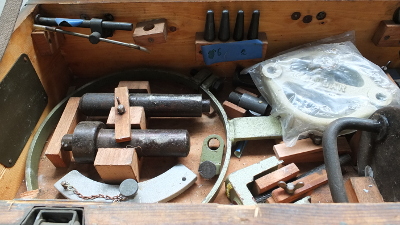

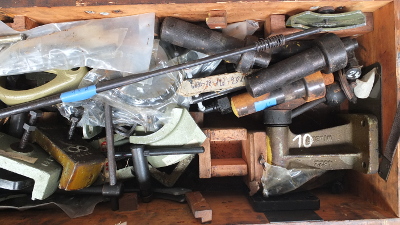

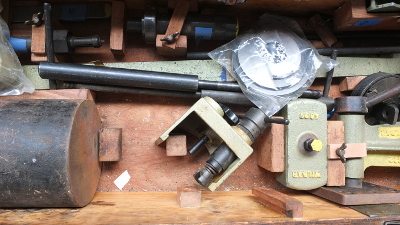

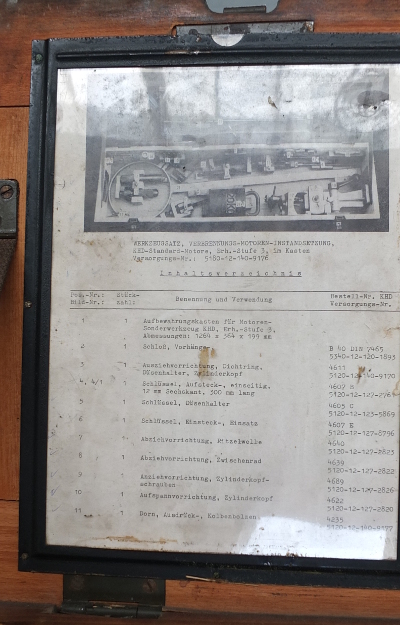

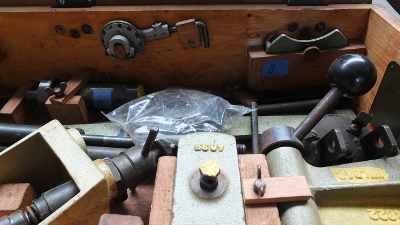

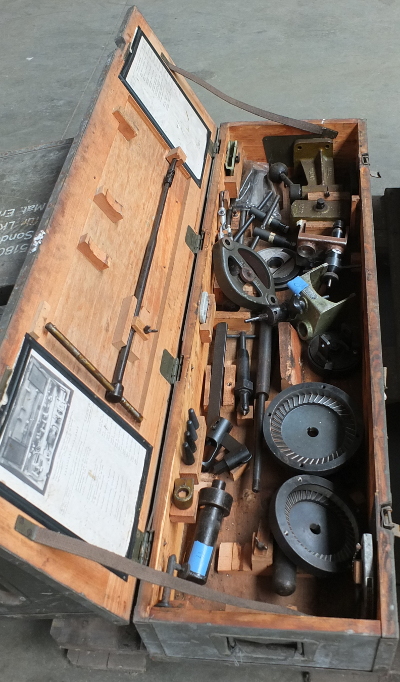

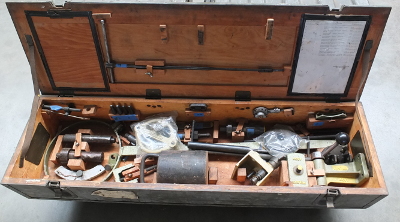

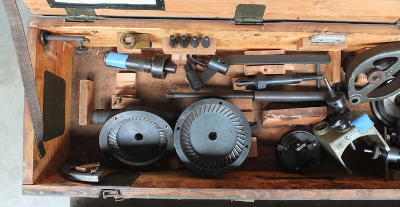

Sonderwerkzeuge Verbrennungsmotor, überwiegend neuwertig
Für die Instandsetzung der KHD-Standard-Motoren. Passt auch für bestimmte MAN-Kat-Motoren. Die Werkzeuge sind größtenteils unbenutzt, haben aber zum Teil Flugrost.

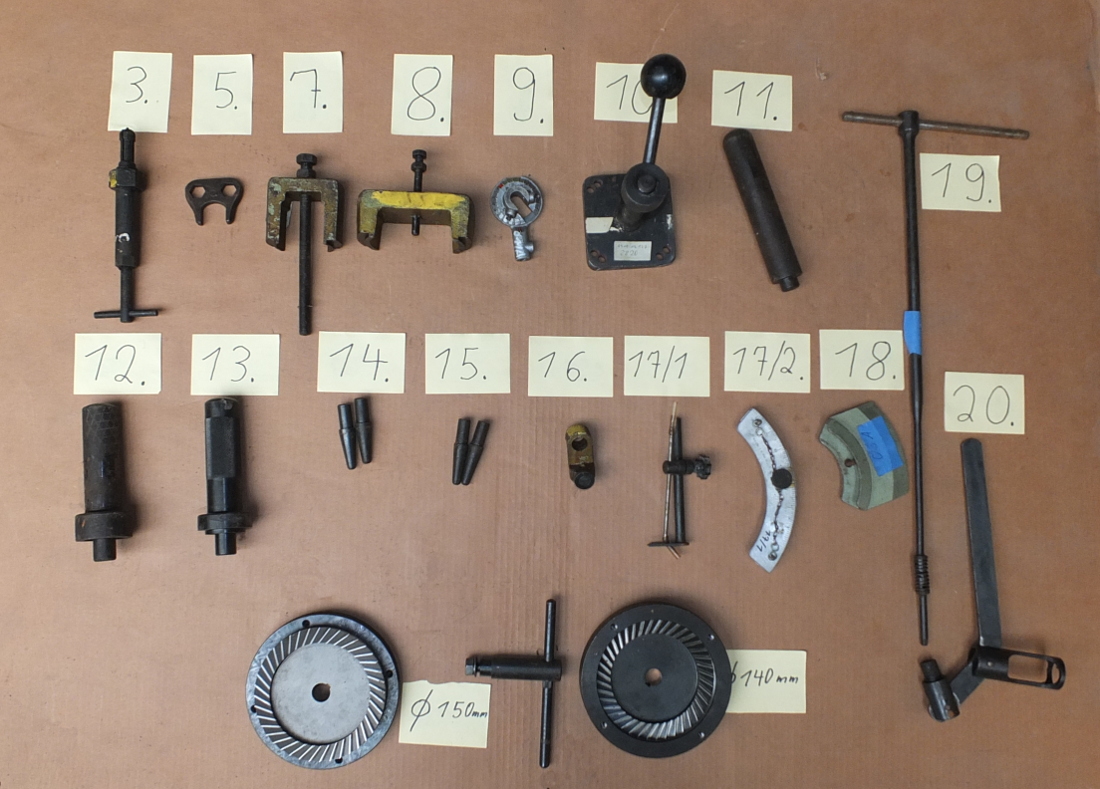

Pos-Nr.

Benennung und Verwendung

Bestell-Nr. Wilbär
Versorgungsnummer

3

Ausziehvorrichtung, Dichtring, Düsenhalter, Zylinderkopf

4611
5120-12-140-9170

5

Schlüssel, Düsenhalter

4605 C
5120-12-123-5869

7

Abziehvorrichtung, Ritzelwelle

4640
5120-12-127-2823

8

Abziehvorrichtung, Zwischenrad

4639
5120-12-127-2822

9

Anziehvorrichtung, Zylinderkopfschrauben

4689
5120-12-127-2826

10

Aufspannvorrichtung, Zylinderkopf
(es fehlt die Hälfte)

4622
5120-12-127-2820

11

Ausdrückdorn, Kolbenbolzen

4235
5120-12-140-9177

12

Montierdorn, Kugellager, Kurbelwelle

4624
5120-12-140-9179

13

Montierdorn, Dichtring, Kurbelwelle

4625
5120-12-140-9180

14

Oberer Einführkegel, Gummiring, Stößelrohr

4643
5120-12-127-2821

15

Oberer Einführkegel, Gummiring, Stößelrohr

4634
5120-12-140-9194

16

Messuhrhalter, Kontrolle Ventilschaftspiel, KHD-Motore

4633
5210-12-140-9178

17/1
17/2

Messvorrichtung, Einstellung oberer Kolbentotpunkt, KHD-Motore (es fehlt das Hauptteil Nr. 17)

4635
5210-12-127-2834

18

Zusatzsegment, Messvorrichtung oberer Kolbentotpunkt, KHD-Motore

4635 A 1
5210-12-127-2836

19

Einsteckschlüssel Ölkühler

4601 A
5120-12-140-9181

20

Ventilfederspanner, Ventilkegelhälften Aus- und Einbau

4609
5120-12-127-2816

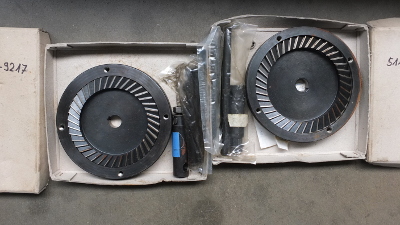

Fräser Zylinderkopf, Durchmesser ca. 150 mm
Fräser Zylinderkopf, Durchmesser ca. 140 mm

12 443 1
12 444 1

Nachfolgende Werkzeuge kann man einzeln erwerben und zwar: Nr. 7, 8, 11, 12, 13, 14, 16, 17/1, 18, 19 und 20.

Preis 40,- € pro Stück
Die zwei Fräser 140 mm und 150 mm nur beide zusammen und mit einem Knebel.

Preis 90,- €
